One Control Minimal Series 1 Loop Box / ミニペダル

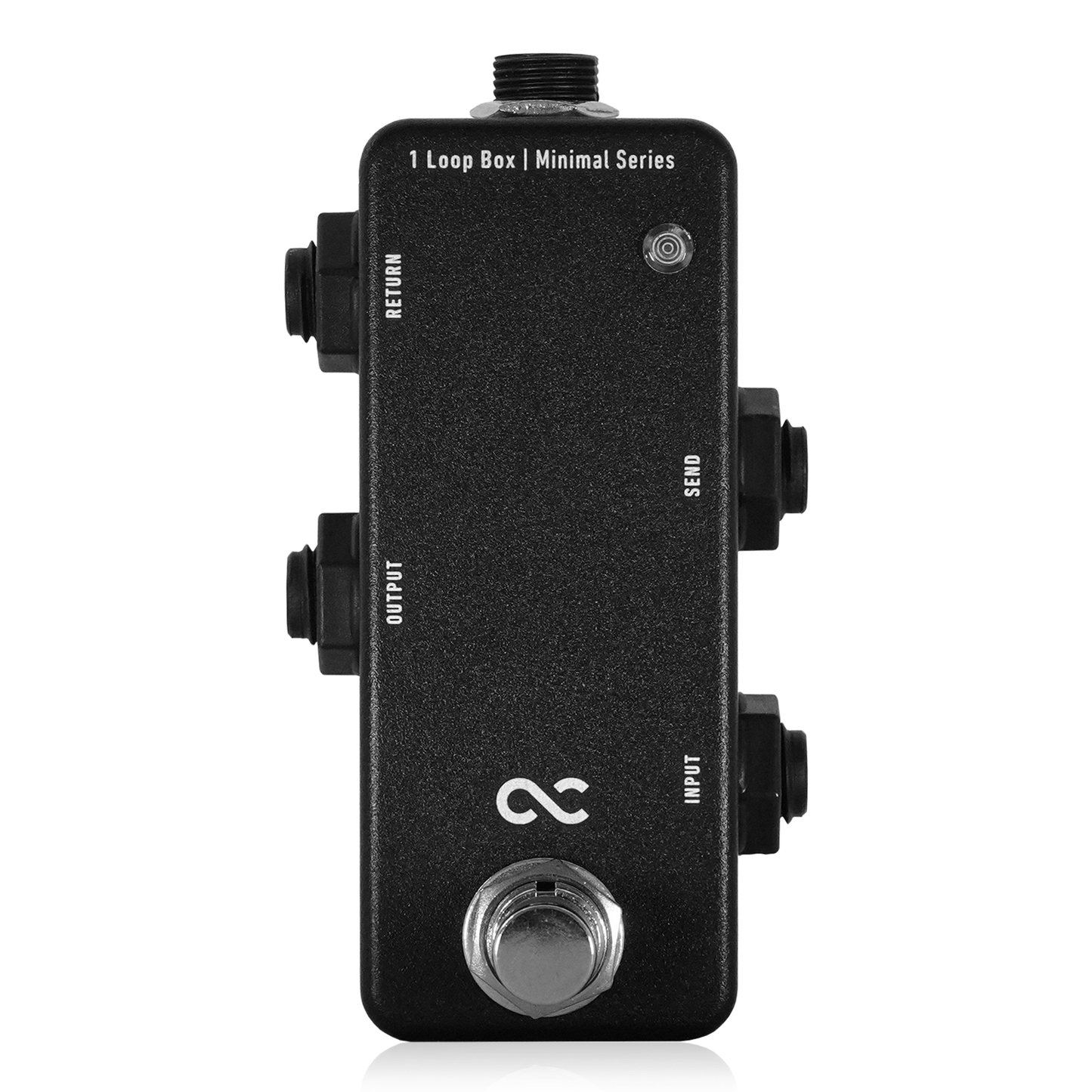

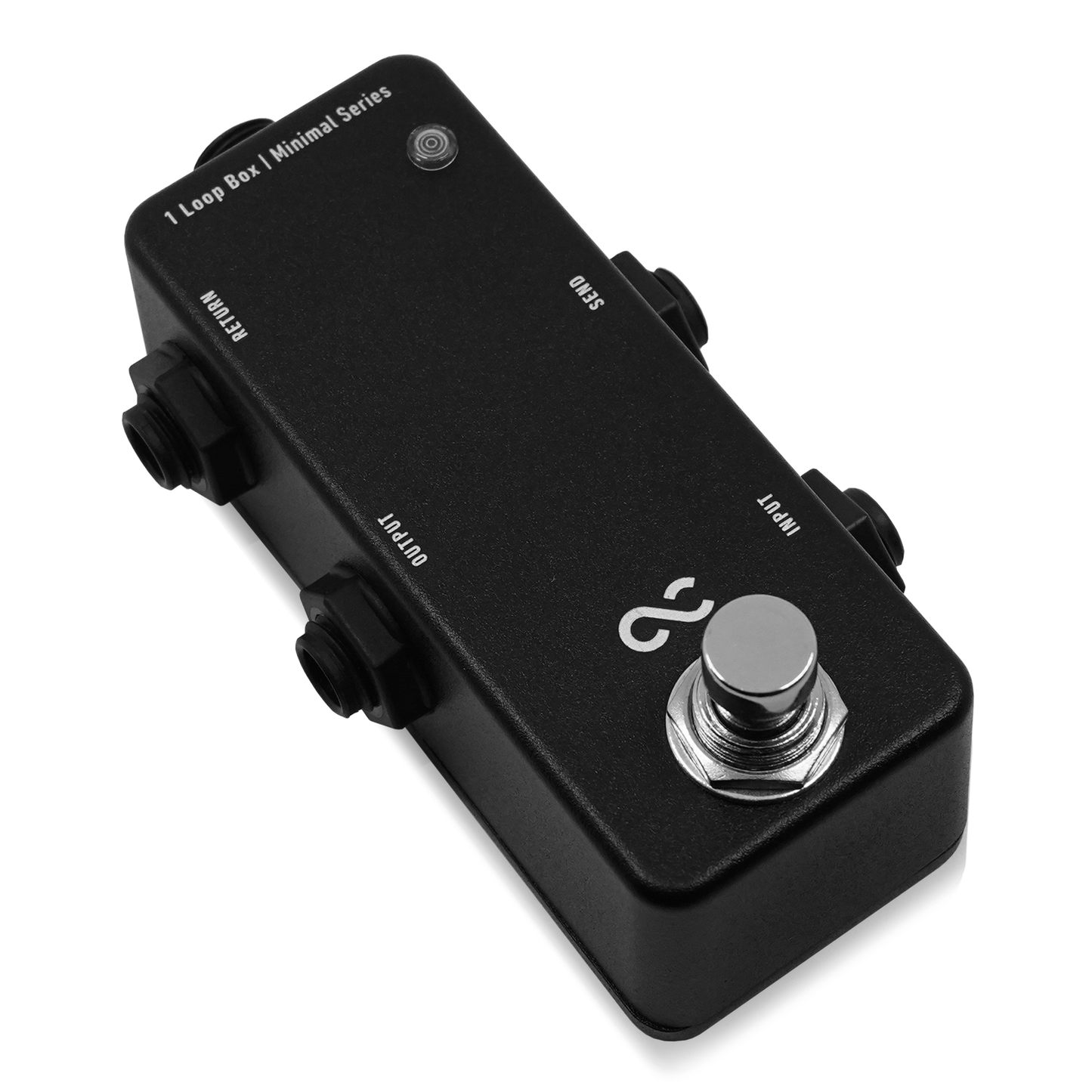

One Control Minimal Series 1 Loop Boxは、最小限のサイズにエフェクトループを搭載したペダルです。One Controlでは、画期的なPCB配列を用いたことにより、このサイズの1 Loop BoxをPCBで製作することに成功した、世界で初めてのマニュファクチャーです。

1 Loop Boxは、様々な使い方のできるペダルです。OFF時にはINPUTから入力されたシグナルはOUTPUTから出力されますが、フットスイッチを踏むと、INPUTから入力されたシグナルがSENDから出力され、RETURNから入力されたシグナルがOUTPUTから出力されます。
シグナルへの影響を最小限に抑えるため、One Control Minimal Series 1 Loop Boxは機械式のフットスイッチを用いたトゥルーバイパスを採用しています。

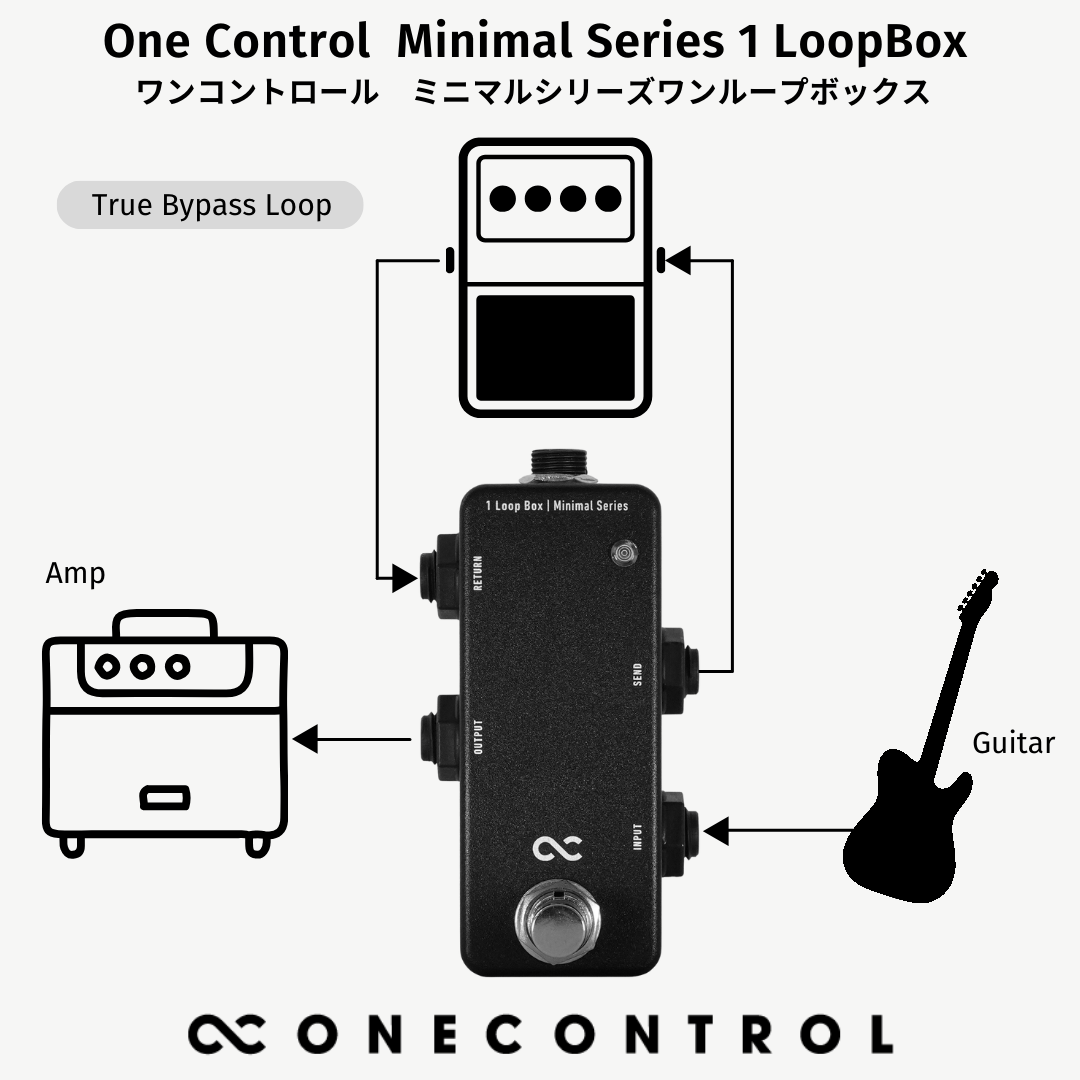

エフェクトループとして使用すれば、複数台のエフェクターをまとめてON/OFFすることができるようになり、またバイパス時に音が大きく変わってしまうヴィンテージエフェクターなども、現代的なトゥルーバイパスのペダルとして使うことができます。

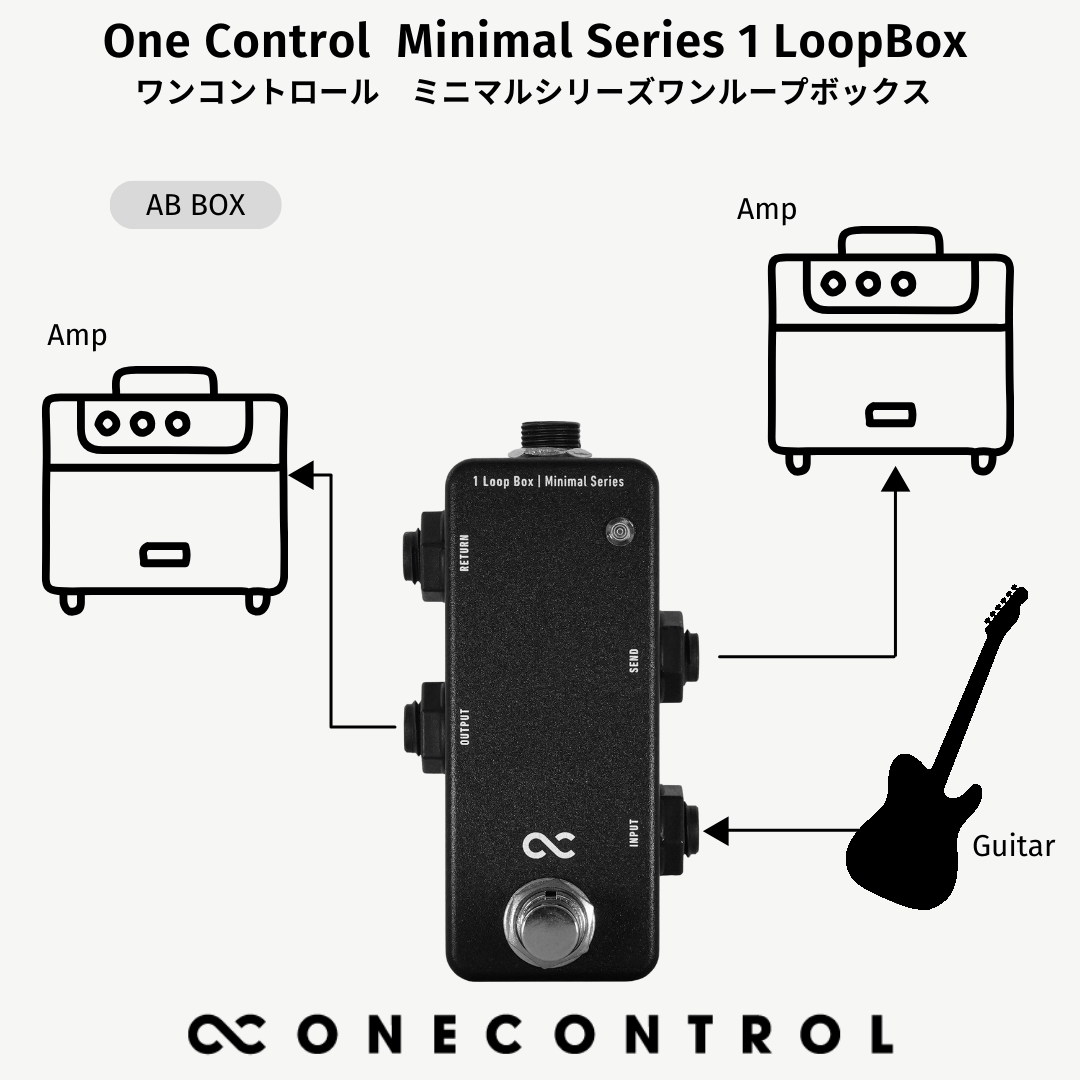

INPUTとSEND、OUTPUTの端子だけを使えば、1 Loop BoxはAB Boxとして使うことが出来ます。フットスイッチを踏めばSENDとOUTPUTに出力が切り替えられるので、チューナーアウトやアンプの切替などにご使用いただけます。

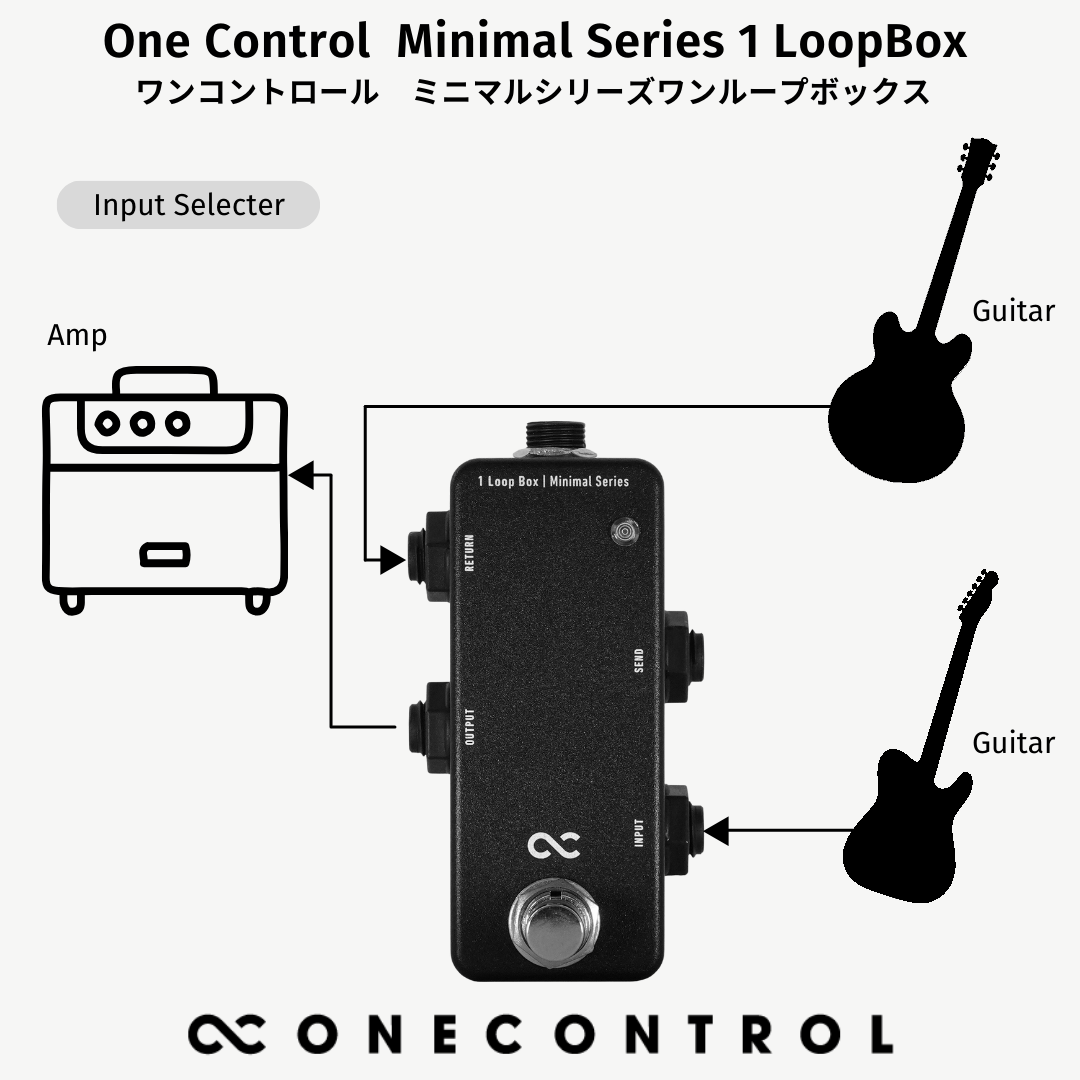

INPUT、RETURN、OUTPUTの端子だけを使えば、複数の楽器を切り替えて使う際に便利なインプットセレクターになります。INPUT側とRETURN側、それぞれから楽器を接続することで、フットスイッチで有効な楽器を切り替えられます。

INPUTとOUTPUTの端子だけを使えば、このペダルはミュートスイッチとなります。フットスイッチを踏むことで出力をミュートさせ、もう1度踏めば出力を元に戻すことができます。

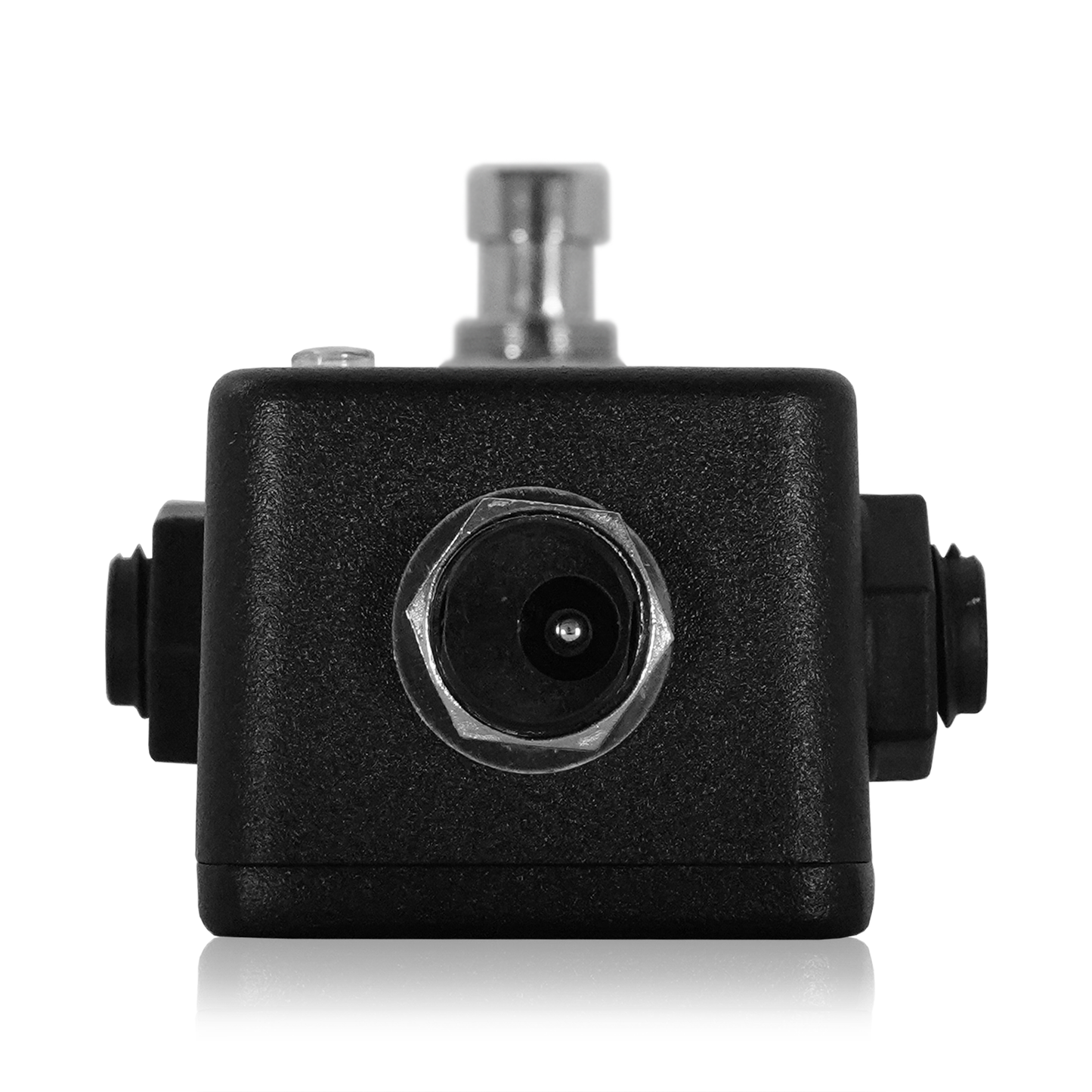

One Control Minimal Series 1 Loop Boxはパッシブ回路を用いているため、これらの機能を使用するための電源は不要です。より視認性を高めるため、ON/OFFのステータスをLEDインジケーターで表示させる場合は、スタンダードなセンターマイナスのDC9Vアダプター（EPA-2000推奨）が必要です。電池はご使用になれません。

サイズ：
38Wx94Dx32H mm(突起含まず）
54Wx101Dx48H mm（突起含む）
重量：およそ240g

Minimal Series 1 Loop Box マニュアル.pdf
