Catalinbread　Knight School Synth DIY Kit　/ ギターシンセ エフェクター 自作キット

***
●この商品は、お客様が制作されることを目的として作られたキットです。まず、キットが届きましたら、必ずパーツリスト (マニュアル : 二次元バーコード参照) をご確認いただき、パーツの欠品等が無いことをご確認ください。

●一度制作されたものの返品、制作にかかわるサポートは受け付けておりません。恐れ入りますがあらかじめご了承ください。

●入荷時期により、写真と部品が異なる場合がございます。マニュアル (二次元バーコード参照) との内容に違いがございましたら、お手数ですが当店までご連絡くださいませ。
***

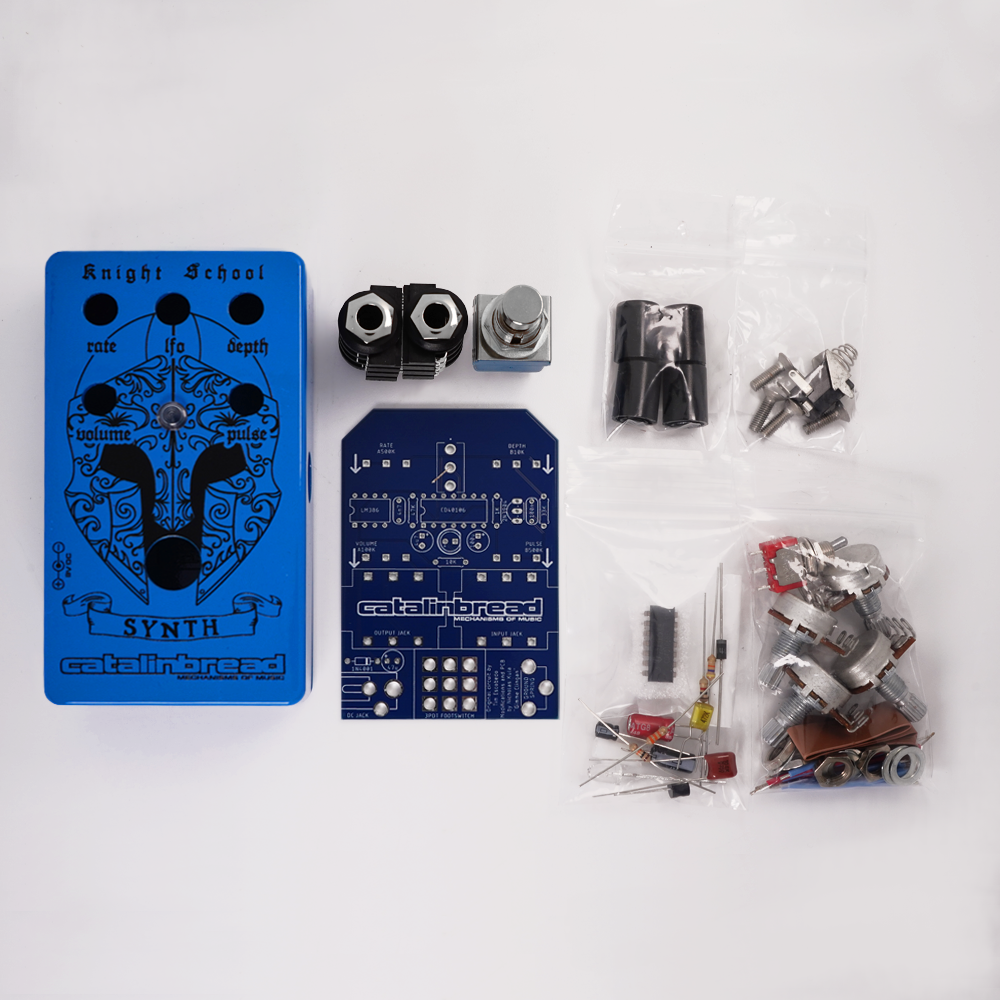

Catalinbread / Knight School Synth DIY Kit
カタリンブレッド / ナイトスクールシンセディーアイワイキット


Knight School Synth DIY Kitは、コンパクトなギターシンセペダルを自作するためのキットです。
組み立ては簡単で、はんだごて、はんだ、ワイヤーカッター、6角レンチとドライバーで制作ができます。

このペダルは、CatalinbreadのDIYの歴史です。大学に入学する前、ブレッドボードの作り方と回路図の読み方を学び、オンラインで投稿された多くの回路をブレッドボードで作成しました。
その後新しいDIYウェブサイトを見つけました。世界的なDIYサイトの1つ、Beavis Audioです。そこに掲載されたプロジェクトの1つに「Heterodyne Peyote Space Explorer」と呼ばれるものがありました。
このプロジェクトでCD40106チップを知り、EEクラスを受講している間、多くの時間、そのデバイスを調整しました。

当時開発していたブースト回路とCD40106チップを組み合わせたとき、奇妙なノイズが発生しました。しかし改良することでクールになる可能性がありました。昇圧回路を組み込むと、動作が改善されました。理由は分かりませんでしたがクールに思ったので友人のために制作しました。その後Tim Escobedo氏のCircuit Snippetsというウェブページを見つけました。彼の回路解析と私の回路を比較して、新の“発見”をしました。


Knight School Synth DIY Kitは最も野心的なプロジェクトです。プリゲインの生成にTim Escobedo氏の方法を用いることで完成したギターシンセペダルです。
このペダルは、ギターシグナルをスクエアウェーブに変換し、CD40106を用いてパルス幅を変更します。パルス幅を変更するLFOとシェイピングを変更するDepthコントロールがあります。
往年のモノフォニックシンセサイザーをエミュレートするエフェクトです。


●コントロール

• RATE：LFOのパルス幅可変速度を低速～光線銃まで調整します。


• LFO TOGGLE：LFOのON/OFFを切り替えます。OFF時にRATE、DEPTHは機能しません。


• VOLUME：音量を調整します。


• DEPTH：LFOの深さを調整します。下げると柔らかく、最大にすると劇的な効果となります。


• PULSE：スクエアウェーブ化されたギターシグナルのパルス幅を変更します。シンセサイザーのフレイバーやキャラクターと考えることができます。高音のサウンドから太くディープなトーンまで、“半止めワウ“のように音を聞きながら音色を調整します。

●電源
Knight School Synthは0.5mA以上のセンターマイナスDC9V電源で動作します。

●DIY KIT
キットの基板にはどの部品をどこに配置するかが書かれています。
付属の抵抗は下記のものです。
1K：ブラウン/ブラック/レッド/ゴールド
10K：ブラウン/ブラック/オレンジ/ゴールド
33K：オレンジ/レッド/レッド/ゴールド
47K：イエロー/ブラック/オレンジ/ゴールド

●MOD
あまり多くはありませんが、下記のような方法が考えられます。
※MODを行う場合はご自身の責任のもとで行ってください。

・LFOの速度を変更
4u7電解コンデンサはRATEノブの範囲を制御します。値を大きくすると範囲が下に、小さくすると上にシフトします。

・ベースモード
多くのギターペダル同様、アウトプットコンデンサを大きくすることでデバイスの範囲が広がります。この回路では100nコンデンサを使用していますが、大きくするとローエンドが少し強化されます。


【Catalinbread】
Catalinbread（カタリンブレッド）はアメリカ、オレゴン州ポートランドで様々なエフェクターを製作しています。

Catalinbreadでは、様々なヴィンテージ機材、そして数々のアーティストの「音」そのものを研究し、そこにどんな機材が使われ、どんなプレイやセッティングだったのかを徹底的に分析しています。
その過程を経て作られるCatalinbreadのエフェクトペダルを使うと、最良の状態を保った伝説の機材が足下に甦ったかのような音色を作ります。
さぁ、次はあなたが次の伝説を作り上げる番です。
