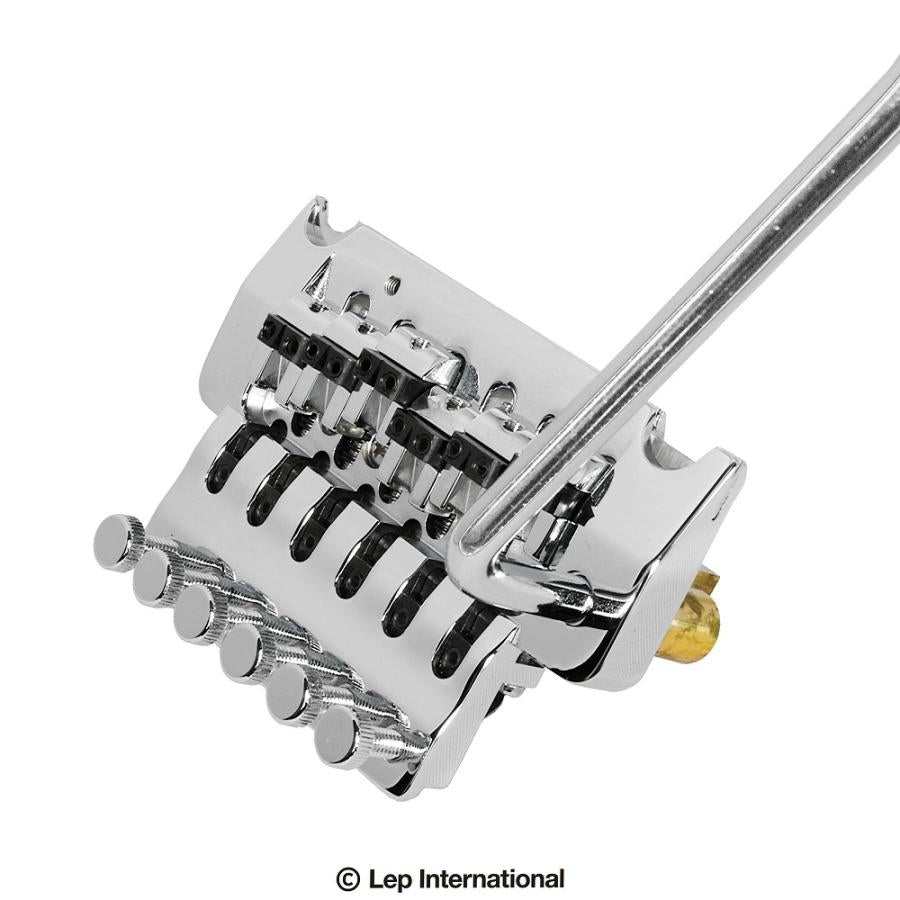

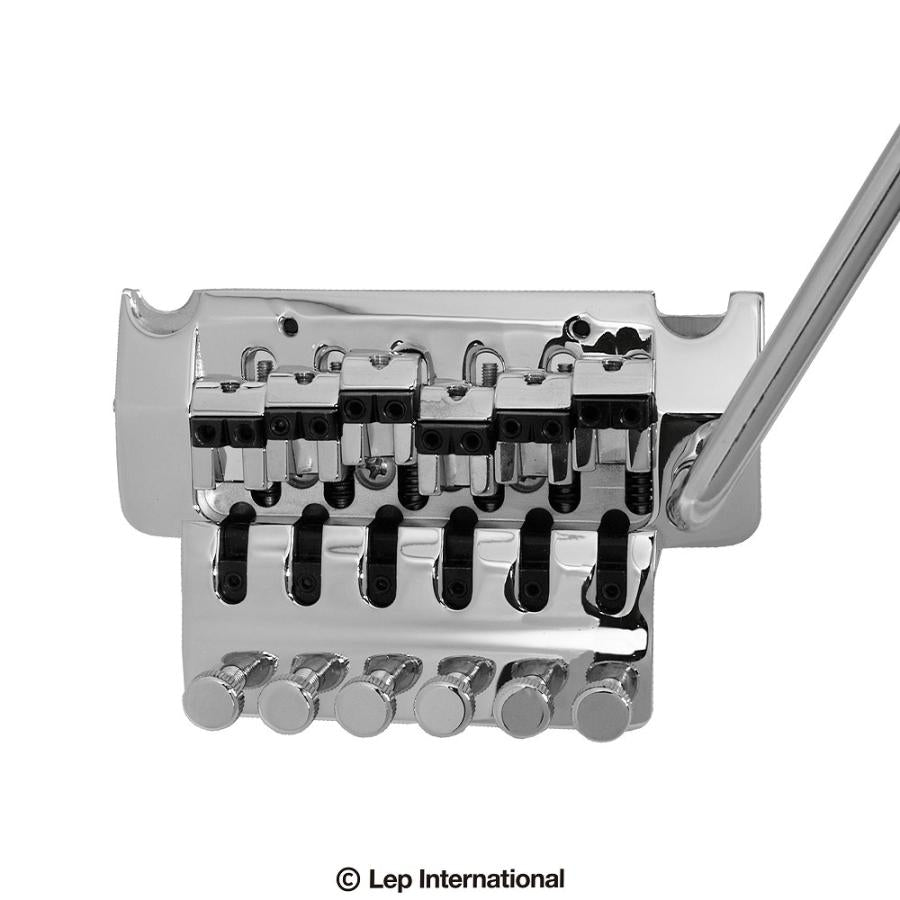

ABM/ABM5400C　"Katana" ファインチューンブリッジ フロイドローズクラシックから置き換え可能 クロム / ギターパーツ トレモロ フロイド ローズ ブリッジ

ABM / ABM5400C
エービーエム　ゴヨンゼロゼロシー


ファインチューンブリッジはさらなるステップへ

ABM 5400 "Katana"ファインチューンブリッジは、Floyd Rose Classicを搭載したギターと互換性があり、それらのギターに直接取り付けることができます。

ベルブラスを用いたワンブロックデザインにより、豊かな倍音をともなった強力な音色と、長いサステインを実現します。
特にトレモロが"ダイビング"中はより倍音が豊かとなり、サステインも長くなります。

ソリッドな機械加工されたボディには6弦独立して弦高やイントネーション、弦間を調整でき、無段階での弦高やイントネーション調整が可能。一度設定した位置を固定できるサイドロックスクリューにより、何度も同じ調整を行う必要もありません。

また、トレモロ自体の構造が短いため、最大4セミノートものアームアップが可能です。

■特徴
・ABMならではのワンブロックデザインとサドルロックにより歌うような倍音と長いサステインを実現
・フラットストリングロック構造によりロック部による弦切れを抑制
・独立したサドルの高さ調整
・ドライバーを使って行えるイントネーション調整
・最大4セミノートのアームアップ
・ただ差し込むだけでプレイできるアーム

■サイズと素材


素材
ベルブラス製トレモロ/トレモロブロック、スチールボルト/ベルブラススリーブ、スプリングスチール製ブレードエッジ、スチール製トレモロアーム

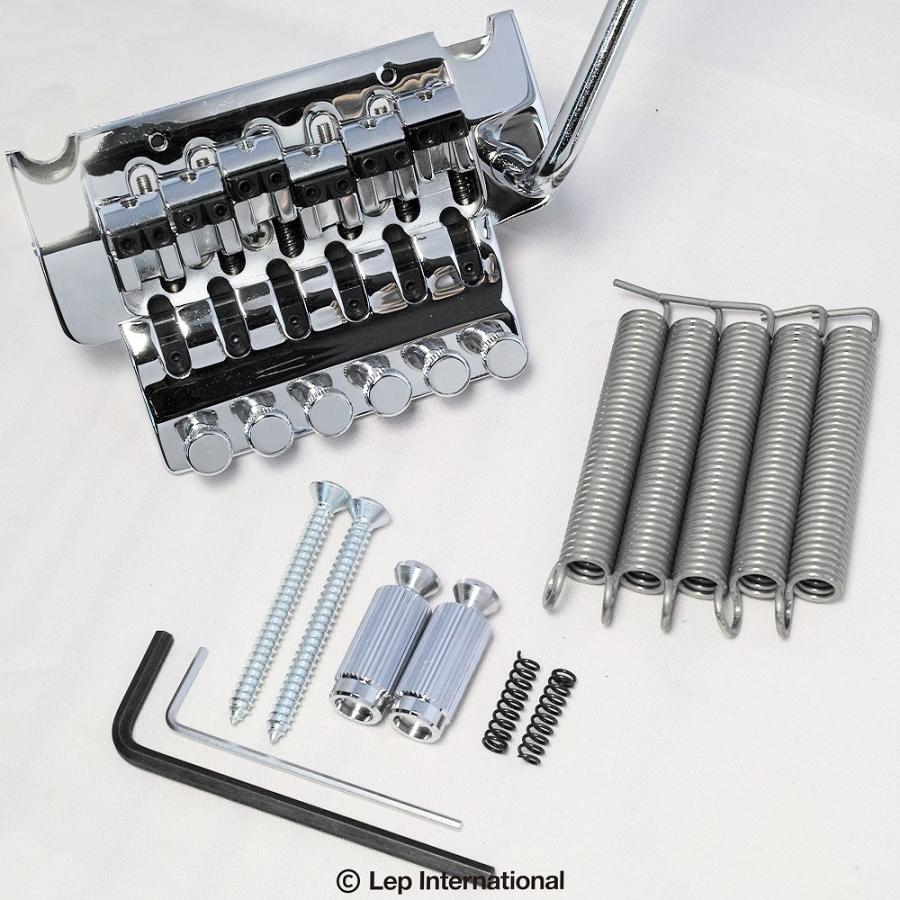

■付属品
1×トレモロブリッジ本体
1×トレモロブロック
1×トレモロアーム
5×トレモロスプリング
1×スプリングプレート（ネジ付）
2×取り付けボルト/スリーブ

※ロックナット、ストリングリテーナーバーは付属しません。
付属するトレモロブロックは多くのギターに適合する37mmとなります。

■加工用テンプレート
・37mmブロックの場合

●トップ



●バック


●サイド



・32mmブロックの場合

●トップ



●バック



●サイド


※ネジ穴の加工は必要なサイズに合わせてブッシングを行います。木材の硬さも考慮して行います。

※サイドのサイズはフロイドローズオリジナルルートパターンに合わせています。37mmはボディ厚44.45mm、32mmはボディ厚44mmです。実際の厚さにあわせて微調整を行う必要があります。

※トレモロブリッジの取り付け、ギターの加工は必ず経験のあるリペアショップで行ってください。


■プレイとチューニング



トレモロアーム（14）を差し込み、アジャストメントスクリュー（15）で動きを調整します。
通常のギターチューニングにはチューナーノブ（1）を使用します。
チューナーノブのチューニングレンジを超え音程を調整する場合は、ロックナット（20）のロックスクリューをゆるめ、ヘッドのペグでチューニングを行います。その際、チューニングレンジを確保するため、チューナーノブを戻してから行います。
ペグでチューニングを行ったらロックナットのスクリューを締め、改めてチューナーノブでチューニングを行います。

※突然のチューニングの狂いを抑えるため、ペグを動かす際は必ずロックナットのスクリューを緩めてから行ってください。
すべてのネジはゆっくりと締め付けることで弦を長持ちさせることができます。

■弦の交換



A：まず、ロックナット（20）のロックスクリューを緩めます。
B：次に、ヘッドのペグから弦を取り外します。
C：トレモロユニットのストリングロックスクリュー（2）を緩め、弦を取り外します。
D：弦を滑らせて弦を外します。ポールエンドをカットすると作業がやりやすくなります。
E：新しい弦をチューニングレバーに通し、トレロサドル、ロックナット、ペグへと通し、ペグで弦を巻きます。
F：チューナーノブを高めの位置に調整してからペグでチューニングを行います。
G：ロックナットのロックスクリューを締めます。
H：チューナーノブでチューニングを行います。

■サドルのセッティング

■サドルのセッティング



ABM 5400のサドルはストリングサドル（5）とイストサドル（7）で構成されます。

サドルの調整を行う前に、必ずサイドロックスクリュー（3）を緩めておいてください。

弦高、弦間の調整を行う際は、インサートロックスクリュー（6）を先に緩めてから行います。

サドルインサート（7）を最大±0.35mmの範囲で動かし、弦間を調整することができます。
ヘイトアジャストメントスクリュー（8）で弦高をネックのカーブに合わせて調整します。
調整が終わったら、インサートロックスクリュー（6）を締めます。

イントネーションセッティングを行います。
イントネーションだけを調整する際にも、必ず先にサイドロックスクリューを緩めてから行ってください。

続いてイントネーションスクリュー（15）を使ってサドルを前後に動かし、正しいイントネーションとなる位置を探します。
位置が決まったら、サイドロックスクリュー（3）を締め、サドルを固定します。
